Габіони
Габіон (gabion)
— ящик чи каркас з металевої сітки крученою або плетеної, заповнений каменем, щебенем або галькою. Застосовується в гідротехнічних спорудах, причалах, як берегозміцнююча конструкція для захисту русел річок і берегів водоймищ від розмивання, зміцнення схилів і армування грунту, стабілізації грунтової ерозії і консервації грунту, облицювання каналів і гребель.
габіони знаходять широке застосування і в ландшафтному дизайні як декоративні елементи — малі архітектурні форми — наприклад при облаштуванні терас на ділянці.
Супутні матеріали:
Геотекстиль
Георешітка
Габіони виготовляються в заводських умовах по ДСТ Р 52132-2003 і ASTM A 975-97, з металевої сітки подвійного кручення з шестикутними чарунками (8х10см), розділені на секції за допомогою діафрагм, що встановлюються усередині габіонов через кожен метр по довжині. Подвійне кручення сітки гарантує цілісність, міцність і рівномірність розподілу навантажень, запобігає розкручуванню у разі розриву сітки. Для посилення габіонов, дріт кромок (3,4; 3,9мм) панелей має більший діаметр, чим основний дріт сітки (2,7; 3,0мм).
Дротяна сітка, використовувана для габіонов, виготовляється із сталевого дроту щільного оцинкування або дроту з покриттям GALMAC або GALFAN no ДСТ А Р 51285-99. У тому випадку, коли габіони застосовуються в агресивному середовищі, дріт для їх виготовлення проходить процес оцинкування, а потім додатково покривається оболонкою з ПВХ (полівінілхлорид). Покриття ПВХ захищає дріт (діаметр дроту з ПВХ 2,7; 3,7мм) і забезпечує велику стійкість до хімічних, механічних і корозійних пошкоджень..

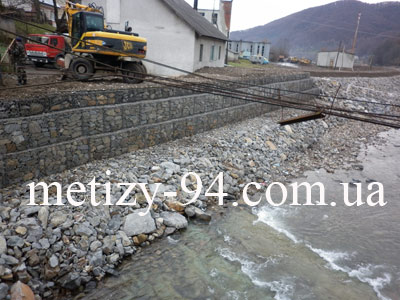

Деякі підприємства виробляють Габіони виготовлені з сітки Рабиця. Недолік таких габіонов, що при пошкодженні однієї спіралі в непридатність приходить весь Габіони, так як спіраль при пошкодженні розплітається утворює великий отвір в полотні.
Габіон. Розміри.
 |
 |
Типові розміри габіонів
|
|
Довжина,м
|
Ширина, м
|
Висота,м
|
|
1,5
|
1
|
1
|
|
2
|
1
|
0,5; 1
|
|
3
|
1
|
0,5; 1
|
|
4
|
1
|
0,5; 1
|
Можливе виробництво таких розмірів (Довжина х Ширина х Висота): 1.5х1х0.5; 2х1х0.5; 3х1х0.5; 4х1х0.5; 1.5х1х1; 2х1х1;
3х1х1; 4х1х1, 3х2х0.23; 4х2х0.23; 5х2х0.23; 6х2х0.23; 3х2х0.3; 4х2х0.3; 5х2х0.3; 6х2х0.3; 3х2х0.5; 4х2х0.5; 5х2х0.5; 6х2х0.5.
З оцинкованного дроту 2,7/3,4мм и 3,0/3,9мм и Дроту з ПВХ покриттям 3,7/4,4мм
 Габіонні споруди відносяться до класу гнучких і сприймають можливі осідання грунту, реагуючи на це незначними прогинами. При цьому габіон не руйнується і продовжує виконувати свою функцію. Як правило, подібні процеси відбуваються протягом часу консолідації і усадки. Основним чинником протистояння осіданням є сітка подвійного кручення, яка сприймає основні навантаження.
Пориста структура габіону додає спорудам прекрасні дренажні властивості. Висока проникність габіонних споруд виключає можливість виникнення одного з основних чинників нестабільності конструкцій - гідростатичних навантажень. Виключений також розрив зв`язку грунтових та поверхневих вод (у разі зведення берегозміцнюючих споруд). А отже, практично немає винесення часток породи під підошвою таких споруд.
Багаторічний досвід застосування габіонов дозволяє відносити ці конструкції до класу постійних, а не тимчасових. Споруди з габіонов сприятливо впливають на стан природної екологічної рівноваги в зоні їх зведення, завдяки чому на споруду впливають навантаження менші, ніж ті, на які вони були розраховані спочатку. Тому ефективність габіонних конструкцій зростає з роками.
Завдяки тому, що габіони накопичують частки грунту, вони сприяють появі рослинності, є унікальним будівельним матеріалом для відновлення та оздоровлення ландшафту. У разі берегозміцнення, в зоні зведення габіонов збільшується чисельність риби, тому що габіони сприяють розвитку флори та біоти, які необхідні для життєдіяльності риб.

|
